三层共挤吹膜机更换原料需注意哪些问题？

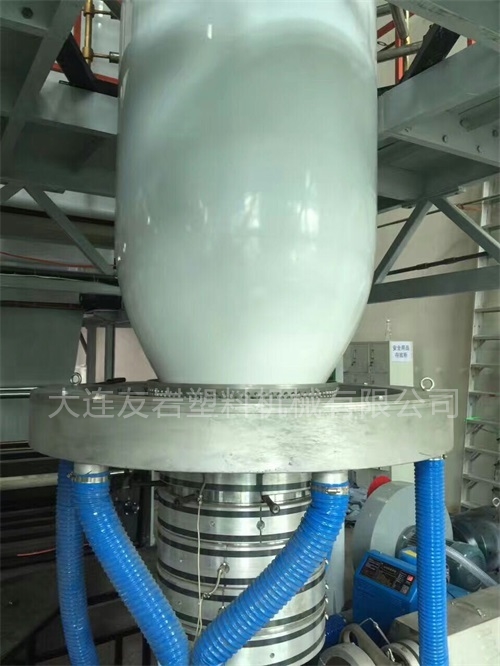

三层共挤吹膜机因具备三层物料同步挤出、多层性能协同的特点，广泛应用于包装领域，但更换原料涉及清机、温度调整、工艺匹配等多个关键环节，操作不当易导致原料污染、膜性能不达标甚至设备损坏，需重点关注以下问题，确保生产顺畅与产品质量稳定。

 一、前期准备：明确差异，提前规划

换料前需先梳理新旧原料的核心性能指标，这是后续操作的基础：一是熔点、熔融指数、加工温度区间，例如从聚乙烯（PE）换聚丙烯（PP），二者熔点差达50℃以上，清机难度远高于同属PE类的LLDPE换LDPE；二是原料相容性，若新旧料为非相容体系（如PE换EVOH阻隔料），需提前准备专用过渡清机料，避免残留混料；三是配套工具，需备齐非金属模头刮刀（防止划伤流道）、备用过滤网、温度校准仪等，同时提前规划排料顺序，建议同步停止三层进料系统，逐步降速排料，而非单独停某一层，防止流道内物料不均。

 二、清机处理：彻底排残，聚焦模头

清机是换料核心，直接决定产品无交叉污染。排旧料时需维持旧料加工温度基础上提升10-20℃，保证熔融流动性，同步缓慢降低螺杆转速，观察排料口物料的色泽、均匀度，直至无旧料残留，整个过程需30-60分钟（按螺杆大小调整）。尤其要重视三层汇合的模头：其流道狭窄易藏残料，需待温度稳定后用专用刮刀清理死角，禁止硬质金属敲击；若新旧料相容性很差，需注入专用清机料过渡1-2次，彻底冲洗模头内壁，避免残留旧料影响阻隔层、热封层等功能层性能。

 三、参数调整：温度匹配，工艺适配

换料前需提前1.5小时预热各段机筒、螺杆、模头，确保温度偏差不超过±5℃，防止物料熔融不均或分解。例如从PE换PP时，需将模头温度从PE的160℃逐步升至PP的220-260℃，升温时保持螺杆低速旋转，避免机筒内残留物料过热分解。工艺参数需对应新原料特性：熔融指数高的原料，螺杆转速可降低10%-15%，防止模头压力过大；PP结晶度高，需调大风环风量加快冷却，避免膜面出现结晶点；模头间隙、吹胀比需调整，PP膜建议吹胀比控制在2-3之间，适配其结晶收缩特性，保证膜幅均匀。

 四、开机调试：取样验证，稳定生产

排完旧料后，先低速挤出少量新料，待模头出料均匀后，缓慢调整牵引速度、冷却风量，待膜泡稳定后连续取样检测：厚度偏差、拉伸强度、透明度等指标，确认符合标准后再转入正常生产。若出现膜面杂质、颜色不均，需停机检查流道残留或过滤网，及时调整参数，避免批量次品产生。

三层共挤吹膜机换原料的核心是“彻底清机、温度准确、参数匹配”，全程需把控细节，尤其关注非相容原料的过渡，才能兼顾设备安全与产品质量，提升生产效率。
